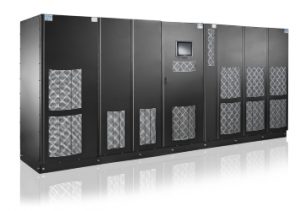

9395P (250-1200кВА)
Оптимальное сочетание разумной стоимости и превосходных эксплуатационных характеристик, отвечающих самым современным требованиям к мощным ИБП, делает эту систему идеальным решением для защиты оборудования промышленных предприятий, больниц, крупных центров обработки данных и офисов компаний с разветвленной инфраструктурой.
Powerware 9395 имеет IGBT-выпрямитель, отвечающий за активную коррекцию входного коэффициента мощности и обеспечивающий малые искажения потребляемого от сети тока (КНИ = 3-5%), а также коэффициент мощности близкий к единице (без снижения КПД системы в целом).
Powerware 9395 имеет высокий КПД (до 95%), благодаря которому существенно снижаются расходы клиентов на оплату электроэнергии и увеличивается время автономной работы батарей ИБП. Кроме того, более высокий КПД этого источника обеспечивает работу с меньшей теплоотдачей, что уменьшает затраты кондиционирование помещений и продлевает срок службы компонентов самого ИБП. Все это гарантирует оптимальный уровень доступности электропитания, отличную производительность и максимальную надежность созданной на основе Powerware 9395 системы защиты критически важного оборудования. Powerware 9395 – объединенное единым корпусом решение, сочетающее в себе надежность и возможность резервирования. Большинство работ по монтажу и силовым подключениям этого источника выполнены на заводе-изготовителе, что снижает издержки пользователя и существенно упрощает процесс инсталляции. Фактически Powerware 9395 состоит из двух ИБП (силовых модулей) мощностью по 275 кВА каждый, за счет чего обеспечивается встроенное резервирование по схеме N+1. Подобная конфигурация гарантирует, что в случае выхода из строя одного модуля другой автоматически возьмет на себя всю нагрузку. Для создания системы с резервированием мощностью 550кВА по схеме N+1 с левой стороны шкафа устанавливается дополнительный силовой модуль мощностью 275 кВА.
Применение:
- Системы управления зданиями
- Производственное и технологическое оборудование
- Крупные центры обработки данных
- Серверные комплексы
- Промышленная автоматика и системы управления технологическими процессами
- Банковские и телекоммуникационные системы
- Медицинское оборудование
Основные преимущества:
- Системы управления зданиями
- Производственное и технологическое оборудование
- Крупные центры обработки данных
- Серверные комплексы
- Промышленная автоматика и системы управления технологическими процессами
- Банковские и телекоммуникационные системы
- Медицинское оборудование
Гарантия 1 год.
| Номинальная выходная мощность ИБП | ||||||||
| кВA | 250 | 300 | 500 | 600 | 750 | 900 | 1000 | 1200 |
| кВт | 250 | 275 | 500 | 550 | 750 | 825 | 1000 | 1100 |
| Общие характеристики | ||||||||
| КПД в режиме двойного преобразования (полная нагрузка) | 95,6% | |||||||
| КПД в режиме двойного преобразования (половинная нагрузка) | 96,3% | |||||||
| Адаптивная система управления модулями (VMMS) (двойное преобразование) | Значительное увеличение эффективности при низких нагрузках | |||||||
| Эффективность в системе энергосбережения (ESS) | до 99,3% | |||||||
| Параллельное подключение по технологии Hot Sync | до 7 | |||||||
| Внутреннее резервирование N+1 с возможностью избыточного подключения | в 600 : 300 кВA в 900 : 600 кВA в 1100 : 900 кВA | |||||||
| Возможность обновления на месте | да | |||||||
| Топология преобразователя / выпрямителя | ШИМ на IGBT-транзисторах | |||||||
| Низкочастотный шум | 78 дБ (300 кВA); < 81 дБ 600 кВA); < 83 дБ (900 кВA); < 85 дБ (1200 кВA) | |||||||
| Высота (макс) | 1000 м без снижения мощности (макс 2000 м) | |||||||
| Входные характеристики | ||||||||
| Входное подключение | 3 фазы + N + PE | |||||||
| Номинальное напряжение (настраиваемое) | 220/380, 230/400, 240/415 В 50/60 Гц | |||||||
| Диапазон входного напряжения | +15% / -15% для 400 В или 415 В +15% / -10% для 380 В +10% / -10% для байпаса | |||||||
| Диапазон частоты на входе | 45-65 Гц | |||||||
| Входной коэффициент мощности | 0,99 | |||||||
| Полный коэффициент гармоник тока на входе (ITDH) | < 3% при номинальной нагрузке в режиме двойного преобразования | |||||||
| Возможность плавного пуска | Да | |||||||
| Защита от обратного напряжения | Да, стандартная | |||||||
| Выходные характеристики | ||||||||
| Выходное подключение | 3 фазы + N + PE | |||||||
| Номинальное напряжение (настраиваемое) | 220/380, 230/400, 240/415 В 50/60 Гц | |||||||
| Полный коэффициент гармоник напряжения на выходе (UTHD) | <2% (100% линейная нагрузка); <5% (нелинейная нагрузка) | |||||||
| Выходной коэффициент мощности | 0.9 (для моделей 300, 600, 900 и 1200 кВА) 1.0 (для моделей 250, 500, 750 и 1000 кВА) | |||||||
| Допустимый коэффициент мощности нагрузки | 0,7 индуктивного – 0,8 емкостного характера | |||||||
| Перегрузка на преобразователь | 10 мин 100-110%; 30 сек 110-125%; 10 сек 125-150%; 300 мс >150% | |||||||
| Перегрузка при работе на байпасе | Непрерывная <115%, 20 мс 1000% Примечание! Способность выдерживать перегрузки может быть ограничена номиналом предохранителя | |||||||
| Характеристики батарей | ||||||||
| Тип аккумулятора | VRLA, AGM, Gel, Wet Cell | |||||||
| Метод заряда | Заряд при постоянном напряжении с ограничением по току или технология Eaton ABM | |||||||
| Температурная компенсация | Дополнительно Опционально | |||||||
| Номинальное напряжение батареи (свинцово-кислотной) | 480 В (40 x 12 В, 240 ячеек) | |||||||
| Зарядный ток / модель Макс* A | 300 120 | 600 240 | ||||||
| *ограничен максимальным значением номинального тока ИБП на входе | ||||||||
| Размеры и вес (ш×г×в) | ||||||||
| 300 кВА | 1350 × 880 × 1880 мм | 830 кг | ||||||
| 600 кВА | 1890 × 880 × 1880 мм | 1440 кг | ||||||
| 900 кВА | 3710 × 880 × 1880 мм | 2680 кг | ||||||
| 1200 кВА | 4450 × 880 × 1880 мм | 3120 кг | ||||||
| Коммуникационные возможности | ||||||||
| Внешние батарейные модули с батареями увеличенного срока службы, разъем X-Slot для подключения (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, удаленного дисплея ViewUPS-X), встроенный ручной байпас для модели 300 кВА | ||||||||
| Связи | ||||||||
| X-Slot | 4 коммуникационных разъема | |||||||
| Релейные входы/выходы | Программируемые 5/1 | |||||||
| Соответствие стандартам | ||||||||
| Безопасность (сертификат CB) | IEC 62040-1 | |||||||
| ЭМС | IEC 62040-2 | |||||||
| Производительность | IEC 62040-3 | |||||||
